多分量地震监测系统AETA


来源:丽江地震台 时间:2017年01月24日 点击率:打印】【关闭】 【内容纠错

多分量地震监测系统AETA-II由地声传感探头、电磁传感探头、数据处理终端,及监测数据云平台和数据分析系统组成(见图1)。由北京大学深圳研究生院集成微系统科学工程与应用重点实验室研制。主要监测地声和电磁辐射信号,辅助对地温和地震振动信号进行观测,探头放置在地下,通过光缆传输至地面数据处理终端。地声传感探头和电磁传感探头埋设于地下,终端放置在室内。通过有无线互联网(有线或无线网络)将数据传输到云平台。

地面数据处理终端实时对临震、震时、震后过程的地声、电磁辐射,以及地温和地震振动数据进行采集和记录,并实时通过无线网络发往云数据中心,用于地震预报和预警的分析仪器工作。



  图 1、AETA多分量综合观测系统

1数据处理终端

  功耗:约5w;

  重量:整机带包装4kg

  形状:高8.5cm,长48cm,宽40cm;

  接口:如图2所示;

  固定:导轨固定在标准电信机柜或直接放置在桌面。

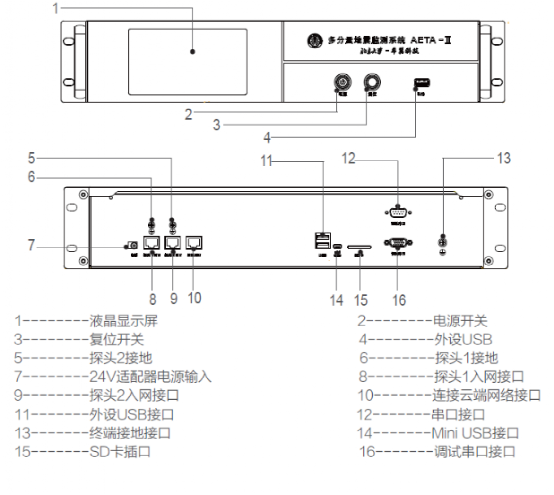

  图 2、AETA数据终端外观说明

2 地声传感探头(见图3)

  功耗:约3w;

  重量:整机带包装11kg;

  形状:高9cm,椭圆长轴26cm,短轴16cm;

  接口:供电&数据传输一体的网口,以及接地扣;

  线缆:铠装电缆,长40m,直径1cm,弯折角度大于135°;

  固定:水泥覆盖四周;

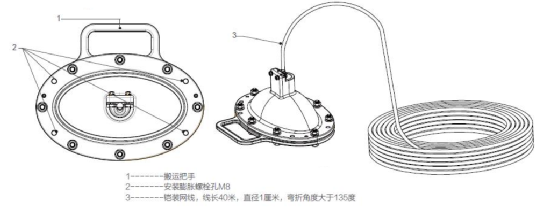

  图 3、地声传感探头说明

3 电磁传感探头(见图4)

  功耗:约3w;

  重量:整机带包装16kg;

  形状:高92cm,直径35cm;

  接口:供电&数据传输一体的网口,以及接地扣;

  线缆:铠装电缆,长40m,直径1cm,弯折角度大于135°;

  固定:地下安装则水泥覆盖,山洞安装则使用三脚支架。

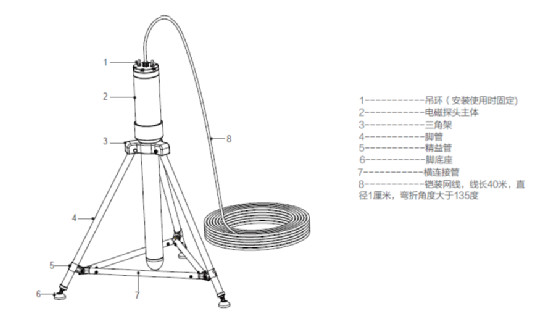

  图 4、电磁传感外观说明

AETA多分量地震监测系统的特点:

  本地数据:分析和处理地面数据处理终端对地声和电磁辐射信号进行功率谱和时频分析,将分析结果传输至云数据中心。

  本地存储:支持本地存储30天原始数据和预处理数据。

  远程软件维护:地面数据处理终端可实现远程软件系统更新,支持信号的分析和处理方法可以根据需要进行远程更换、更新和扩充,同时本地与云端的通信协议、控制方式均可在软件层面修改。

  电池续航时间1周,本地存储30天,设备和安装成本小于10万,便于大规模架设。

AETA多分量地震监测工作项目:

  地声监测:监测频段0.5Hz到800kHz@60dB,从次声波、声波到部分超声波波段;

  电磁监测:监测0.1Hz~10kHz,0.1nT~1000nT,较宽动态范围的甚低频、超低频电磁波段;

  地温监测:监测震中区域恒温层温度变化,-55℃~+125℃,±0.5°C;

  地震波监测:采用MEMs加速度观测地震振动;

  
